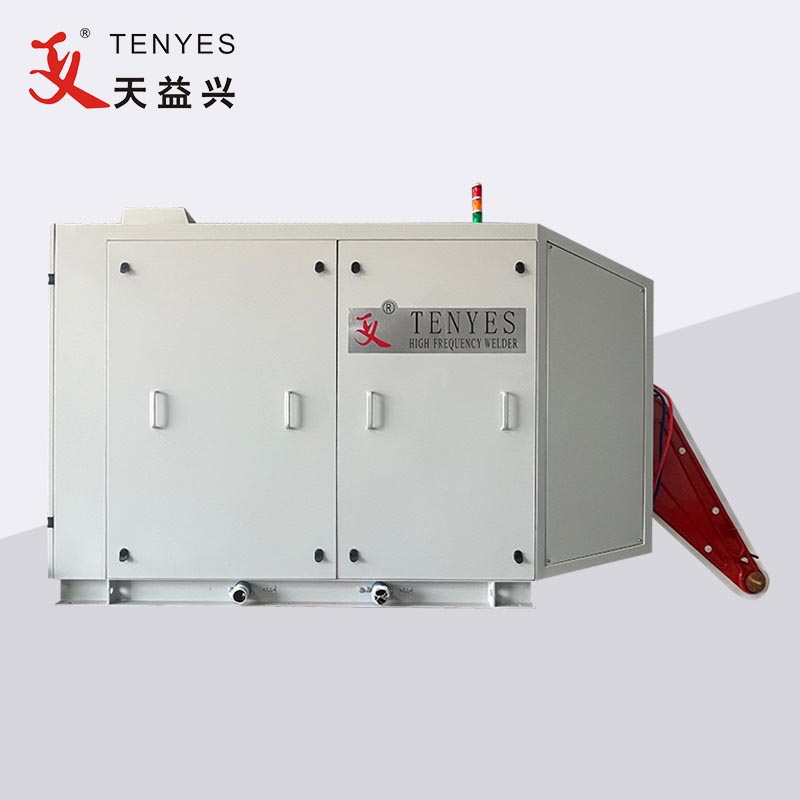

Soldador de tubos de alta frequência de estado sólido SiC-MOSFET

À medida que a tecnologia melhorou, recentemente para o soldador de alta frequência de estado sólido adotou material semicondutor de terceira geração chamado SiC-MOSFET.

Características de desempenho do SiC-MOSFET de materiais semicondutores de terceira geração

1. Resistência a altas temperaturas e alta pressão: o SiC tem uma ampla lacuna de banda cerca de 3 vezes maior que a do Si, de modo que pode realizar dispositivos de energia que podem operar de forma estável, mesmo sob condições de alta temperatura. A intensidade do campo de ruptura do isolamento do SiC é 10 vezes maior que a do Si, portanto é possível fabricar dispositivos de energia de alta tensão com uma concentração de dopagem mais alta e uma camada de deriva com espessura de filme mais fina em comparação com dispositivos de Si.

2. Miniaturização e leveza do dispositivo: Os dispositivos de carboneto de silício têm maior condutividade térmica e densidade de potência, o que pode simplificar o sistema de dissipação de calor, de modo a obter miniaturização e leveza do dispositivo.

3. Baixa perda e alta frequência: A frequência de trabalho dos dispositivos de carboneto de silício pode chegar a 10 vezes a dos dispositivos à base de silício, e a eficiência não diminui com o aumento da frequência de trabalho, o que pode reduzir a perda de energia em quase 50%; Ao mesmo tempo, devido ao aumento da frequência, o volume dos componentes periféricos, como indutância e transformadores, é reduzido, e o volume e o custo de outros componentes após a composição do sistema são reduzidos.

Vantagens do soldador de tubo de alta frequência de estado sólido SiC-MOSFET

Perda 1,60% menor que os dispositivos Si-MOSFET, a eficiência do inversor do soldador aumenta mais de 10%, a eficiência de soldagem aumenta mais de 5%.

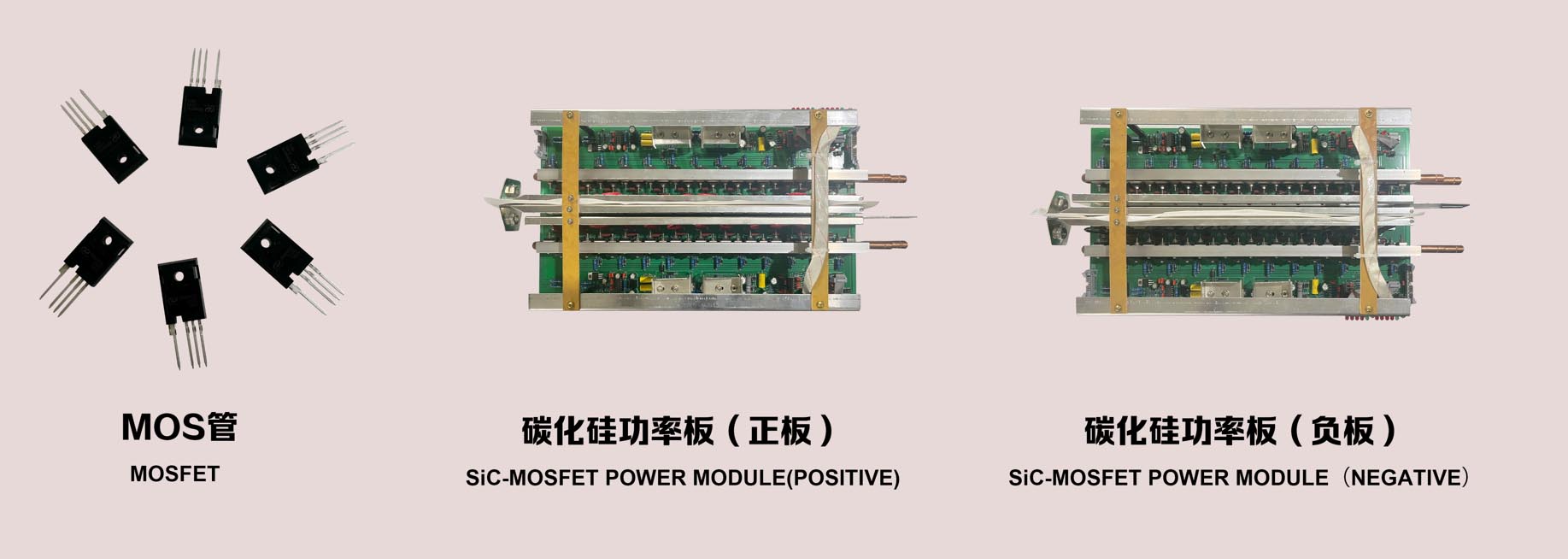

2. A densidade de potência única SiC-MOSFET é grande, a quantidade montada é reduzida em conformidade, o que reduz diretamente os pontos de falha e a radiação eletromagnética externa e melhora a confiabilidade da unidade de potência do inversor.

3.SiC-MOSFET suporta tensão superior ao Si-MOSFET original, a tensão nominal DC do soldador foi aumentada adequadamente sob a premissa de garantir a segurança (280VDC para soldador ressonante paralelo e 500VDC para soldador ressonante em série). .

4. A perda do novo dispositivo SiC-MOSFET é de apenas 40% do Si-MOSFET, sob certas condições de resfriamento, a frequência de comutação pode ser maior, o soldador Si-MOSFET ressonante da série adota tecnologia de duplicação de frequência, adota SiC-MOSFET pode projetar e fabricar diretamente até Soldador de alta frequência de 600KHz.

5.Novos aumentos de tensão DC do soldador SiC-MOSFET, fator de potência do lado da rede alto, corrente CA pequena, corrente harmônica pequena, o custo do cliente de fornecimento de energia e distribuição é bastante reduzido e a eficiência da fonte de alimentação é efetivamente melhorada.
