Soldador de alta frequência de estado sólido do transformador seco interno

Este soldador de alta frequência de estado sólido com transformador seco interno TENYES é especialmente projetado para soldagem de tubos de costura reta.

Ele adota componentes de alta potência do MOSFET IR IRFP460 dos EUA e do diodo de recuperação rápida DSEI60-06A da Alemanha IXYS Company. O capacitor de alta potência C e a bobina indutora L compõem um circuito de ressonância de tensão superior paralelo em modo de corrente, que não precisa de transformador de saída. Assim, não só melhora a eficiência, mas também aumenta a confiabilidade do soldador.

TENYES SCR Dentro do Transformador Seco Introdução ao Soldador de Alta Frequência de Estado Sólido

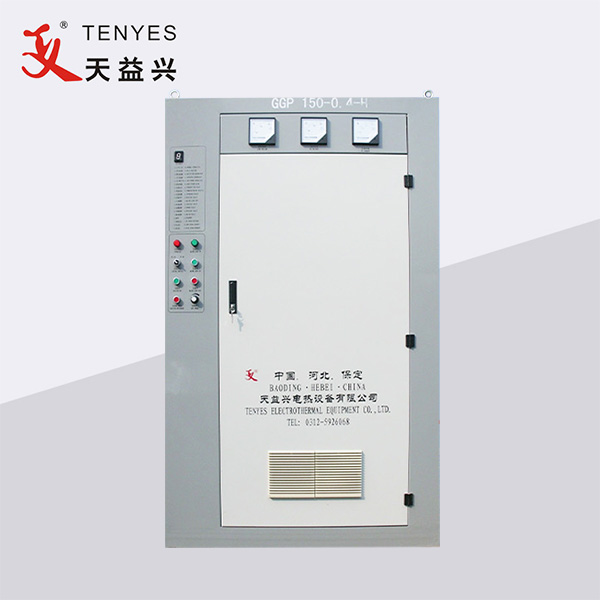

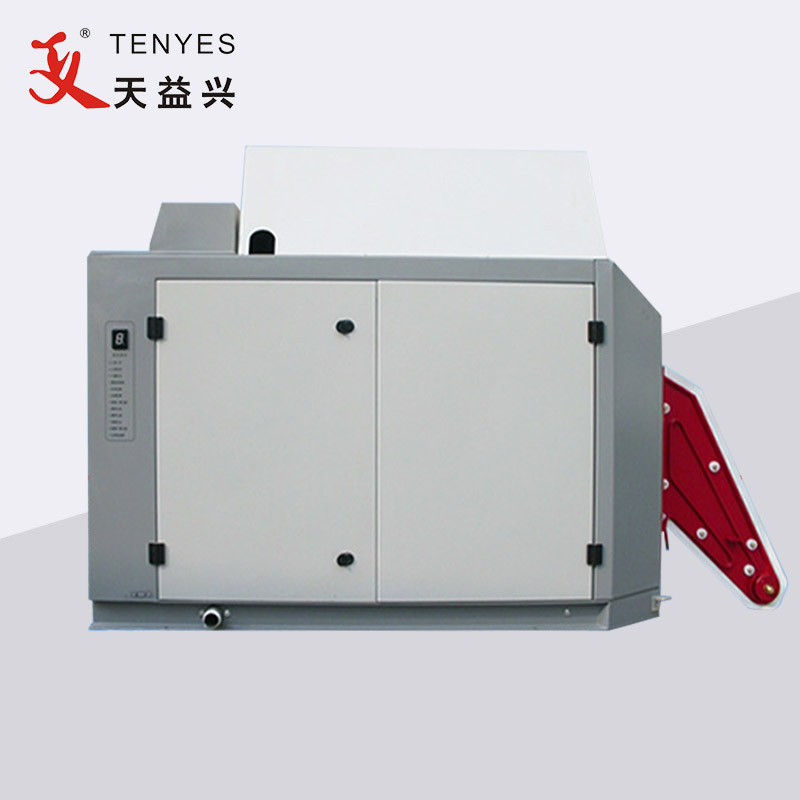

Este soldador de alta frequência de estado sólido com transformador seco interno TENYES SCR é o soldador de tubos mais estável e tem garantia de 1 ano. O soldador de alta frequência de estado sólido com transformador seco interno TENYES SCR consiste principalmente em gabinete de retificação, gabinete de inversor (incluindo ar condicionado), console, sistema de resfriamento e transformador abaixador. Adotamos a tradicional tecnologia de retificação SCR. Podemos fabricar soldador de alta frequência de estado sólido com transformador seco interno SCR de 50KW a 1200KW.

TENYES SCR dentro do parâmetro do soldador de alta frequência de estado sólido do transformador seco (especificação)

SCR de TENYES dentro da característica e da aplicação de alta frequência do soldador do transformador seco

Escopo de aplicação do soldador SCR dentro do soldador de alta frequência de estado sólido do transformador seco:

É usado principalmente para soldar vários tipos de tubos de aço longitudinais, como aço de baixo carbono, aço de alta resistência, aço-liga, etc.

Características do soldador de alta frequência de estado sólido do transformador seco interno SCR:

1. Sem alta tensão, seguro, confiável e eficiente.

2. Os principais componentes são produtos de marcas famosas internacionais, como: IR, IXYS e Siemens, etc.

3. Circuito de controle de feedback duplo de tensão e corrente, regulação estável, alta precisão, pequena interferência.

4. A faixa de potência é ajustável continuamente de 0 a 100%, com sistemas de proteção contra sobretensão, sobrecorrente e outros sistemas de proteção contra falhas.

5. A exibição do status de trabalho é digital, a operação é simples e a manutenção é conveniente.

6. A qualidade da soldagem é boa e a largura e o calor da solda são uniformes.

TENYES SCR dentro dos detalhes do soldador de alta frequência de estado sólido do transformador seco

O princípio básico do soldador de alta frequência de estado sólido com transformador seco interno SCR: depois que a corrente alternada trifásica comum é reduzida pelo transformador, ela entra no gabinete do retificador e se torna corrente contínua continuamente ajustável após a retificação, regulação de tensão e links de filtragem ; Em seguida, ele entra na ponte do inversor (o componente principal de potência usa um transistor MOSFET de alta potência) e muda para uma corrente de alta frequência, que pode ser usada para aquecimento por indução, alimentando a calha da carga. A unidade de potência do inversor adota uma estrutura modular, cada par de unidades de potência pode produzir mais de 50KW, e o número de unidades de potência utilizadas é diferente dependendo da potência do equipamento. A calha tem a forma de ressonância mista série-paralelo, não há alta tensão e não há transformador de saída.
