Princípio de funcionamento de alta frequência de estado sólido

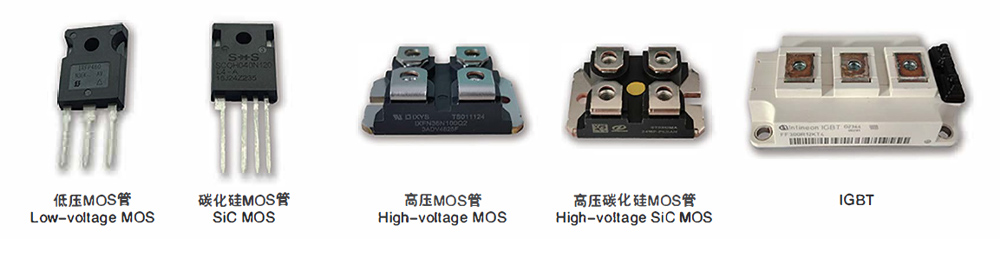

A chamada "alta frequência de estado sólido" é porque usa transistores (transistores de efeito de campo MOS ou IGBT) como os principais componentes do inversor. Ao contrário dos tubos de vácuo são ocos (o interior está cheio de gás nobre, então pode ser chamado de "gasoso"), os transistores são sólidos.

A alta frequência de estado sólido é um produto atualizado da alta frequência do tubo de vácuo e seu circuito principal é semelhante à frequência média do tiristor, mas diferente da alta frequência do tubo de vácuo. Seu princípio básico é o seguinte:

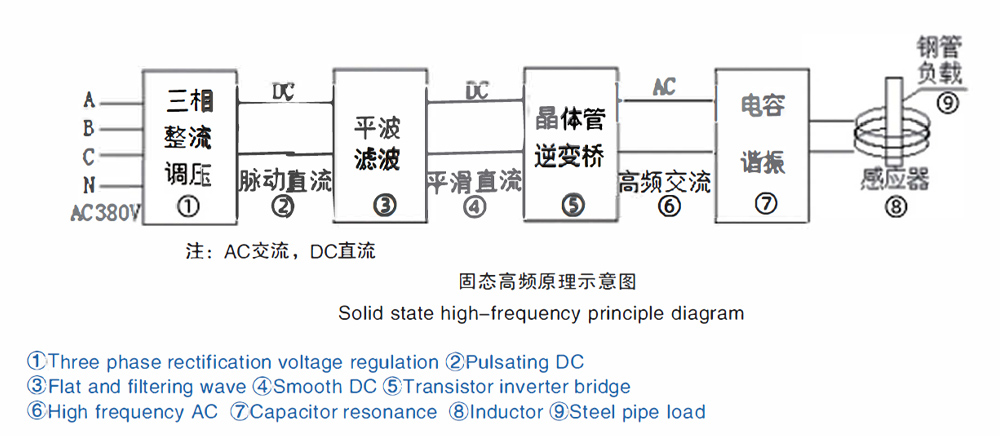

A CA trifásica normal (380V e frequência 50HZ na China) é convertida em CC pulsante de tensão ajustável através do circuito de retificação (SCR ou diodo e IGBT), esta CC é filtrada ou a onda plana torna-se CC suavizada e, em seguida, entra na ponte do inversor (usando transistor de grande potência MOSFET ou IGBT) para se tornar corrente de alta frequência. Esta corrente de alta frequência é fornecida à ressonância de carga do circuito do tanque e pode ser usada para aquecimento de metal. As unidades de energia da ponte do inversor adotam uma estrutura modular.

Comparado com tubos de vácuo de alta frequência, as vantagens do equipamento de alta frequência de estado sólido são as seguintes:

1. Boa qualidade de soldagem: a comparação mostra que os tubos de aço soldados por equipamentos de alta frequência de estado sólido têm largura e calor soldados uniformes e menos rebarbas internas e externas

2. Economia de energia: testes mostram que as mesmas especificações deste soldador podem economizar mais de 25% de eletricidade em comparação com equipamentos de tubo de vácuo

3. Economia de água: devido à pequena perda automática. Não requer muita água de resfriamento. Portanto, consome mais de 50% menos água do que equipamentos de tubo de vácuo com as mesmas especificações

4. Tamanho pequeno e peso leve: devido ao tamanho pequeno dos componentes principais (MOSFET) e também nenhum transformador de soldagem. Portanto, o volume geral é superior a 50°/4。 menor que o equipamento de tubo de vácuo com as mesmas especificações

5. Fácil de operar: sem tensão, a tensão de pico não excede algumas centenas de volts, portanto não causará ferimentos pessoais
