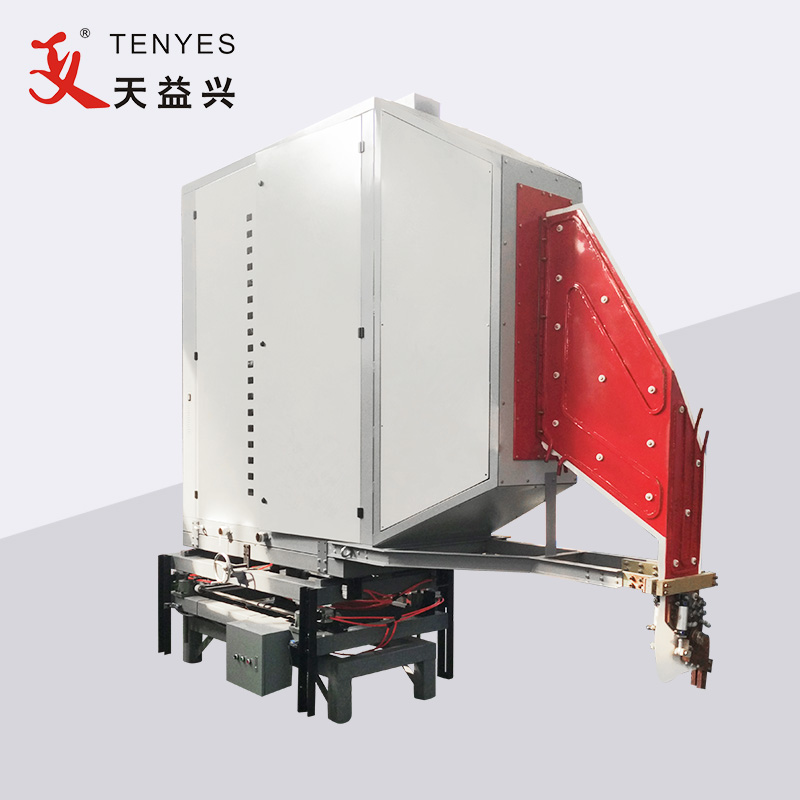

Máquina de solda de tubo de alta frequência 800KW

A máquina de solda de tubo de alta frequência TENYES 800KW consiste principalmente em transformador abaixador de óleo, gabinete retificador, gabinete inversor, console, sistema de refrigeração, suporte para gabinete inversor de suporte, às vezes também combinado com driver DC de acordo com os requisitos do cliente.

Enviar consulta

Descrição do produto

TENYES 800KW Máquina de solda de tubo de alta frequência A energia CA trifásica comum (tensão de linha 380V, frequência 50HZ) é reduzida por um transformador (tensão de linha 200V, frequência 50HZ), entra no gabinete do retificador, passa por retificação, regulação de tensão e filtragem, e torna-se energia DC continuamente ajustável de 0 a 240V; Entrando novamente na ponte do inversor (usando transistor MOSFET de alta potência), torna-se corrente de alta frequência, que pode ser fornecida ao slot de carga para aquecimento por indução. A unidade de potência do slot do inversor adota uma estrutura modular e cada par de unidades de potência pode produzir uma potência de mais de 50KW. A quantidade de unidades de potência utilizadas varia de acordo com a potência do equipamento, sendo que a estrutura básica do equipamento é a mesma independente do seu tamanho. O slot é uma forma ressonante híbrida paralela em série, sem alta tensão e transformador de saída. O número de unidades de potência utilizadas neste dispositivo é de dezesseis pares.

Parâmetro da máquina de solda de tubo de alta frequência TENYES 800KW (especificação)

Aplicativo		Parâmetro de operação		Fonte de energia
OD do tubo de aço	Φ165-Φ508	Potência nominal	800kW	Formulário de fonte de alimentação	3AC380±5%
Espessura da tira de aço	3,0-10,0	Tensão CC nominal	240 V	Formulário de fonte de alimentação	3AC380±5%
Modo de soldagem	Tipo de indução ou contato	Corrente CC nominal	4000A	Capacidade de distribuição de energia	Maior que 1000KVA
Modo de soldagem	Tipo de indução ou contato	Frequência nominal	200 KHz	Fator de potência	≥0,85
Velocidade de soldagem	10-20(m)	Eficiência	≥85%	Cabo de alimentação	Cada fase do fio de cobre coberto de plástico≥800mm² Fio terra ≥400mm²
