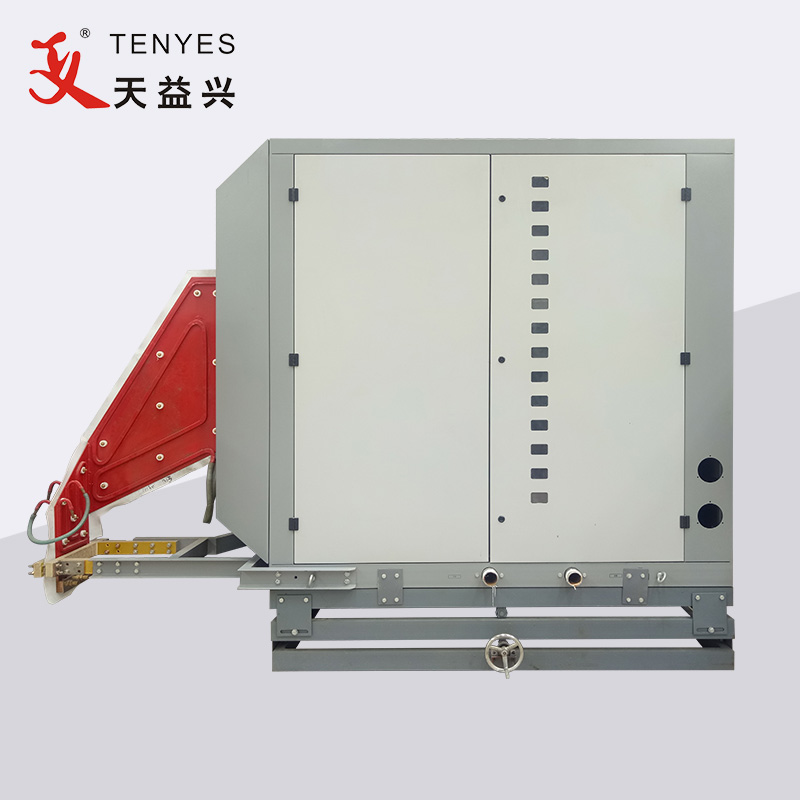

Máquina de solda de tubo de alta frequência 700KW

A máquina de solda de tubos de alta frequência TENYES 700KW é composta principalmente por transformador, gabinete retificador e gabinete inversor. É usado principalmente em linhas de produção de tubos soldados longitudinais de alta frequência.

Enviar consulta

Descrição do produto

Como funciona:

A corrente alternada trifásica comum (tensão de linha 380 V, frequência 50 Hz) é reduzida pelo transformador (tensão de linha 200 V, frequência 50 Hz), entra no gabinete do retificador e se torna corrente contínua continuamente ajustável de 0 a 240 V após retificação, regulação de tensão e filtragem ; Em seguida, entra na ponte do inversor (usando um transistor MOSFET de alta potência) e se torna uma corrente de alta frequência, que é fornecida à calha de carga e pode ser usada para aquecimento por indução.

A unidade de energia através do inversor adota uma estrutura modular, cada par de unidades de energia pode produzir mais de 50KW, a potência do equipamento é diferente, o número de unidades de energia usadas é diferente e a estrutura básica do equipamento é a mesma, independentemente de o tamanho. A calha tem a forma de ressonância mista série-paralelo, não há alta tensão e não há transformador de saída. O número de unidades de potência utilizadas neste equipamento é de quatorze pares.

As principais vantagens da máquina de solda de tubos de alta frequência TENYES 700KW:

1. Sem alta tensão, seguro, confiável e eficiente

2. Os principais componentes são produtos importados, tais como: IR, IXYS e Siemens.

3. Modulação de largura de pulso ou circuito de regulação de tensão de controle de microcomputador é adotado, com ajuste estável, alta precisão e pequena interferência harmônica.

4. A faixa de potência é ajustável continuamente de 0 a 100%, com sistemas de proteção contra sobretensão, sobrecorrente e outros sistemas de proteção contra falhas.

5. A exibição do status de trabalho é digital, a operação é simples e a manutenção é conveniente.

6. A qualidade da soldagem é boa, a largura e o calor da solda são uniformes e há poucas rebarbas internas e externas.

Âmbito de aplicação:

Soldagem de tubos de aço, soldagem de tubos de aço inoxidável, soldagem de tubos de alumínio, soldagem de tubos de cobre, soldagem de viga H, soldagem de tubos de formato especial

Os principais parâmetros técnicos da máquina de solda de tubos de alta frequência 700KW

Modelo: GGP700-0.2-H

Escopo		Parâmetros operacionais		Fonte de energia
DE do tubo	Φ140-Φ406	Potência nominal	700kW	Fonte de energia	Tensão CA trifásica 380 ±5%
Espessura da tira de aço	6,0-14,0	Tensão CC nominal	240 V
Modo de soldagem	indução contato	Corrente CC nominal	3500A	Capacitância de potência	Maior que 850KVA
		Frequência nominal	200 KHz	Fator de potência	≥0,85
Velocidade de soldagem	10-20m/minuto	eficiência	≥85%	Cabo de alimentação	Cabo≥700mm² solo ≥350 mm²
