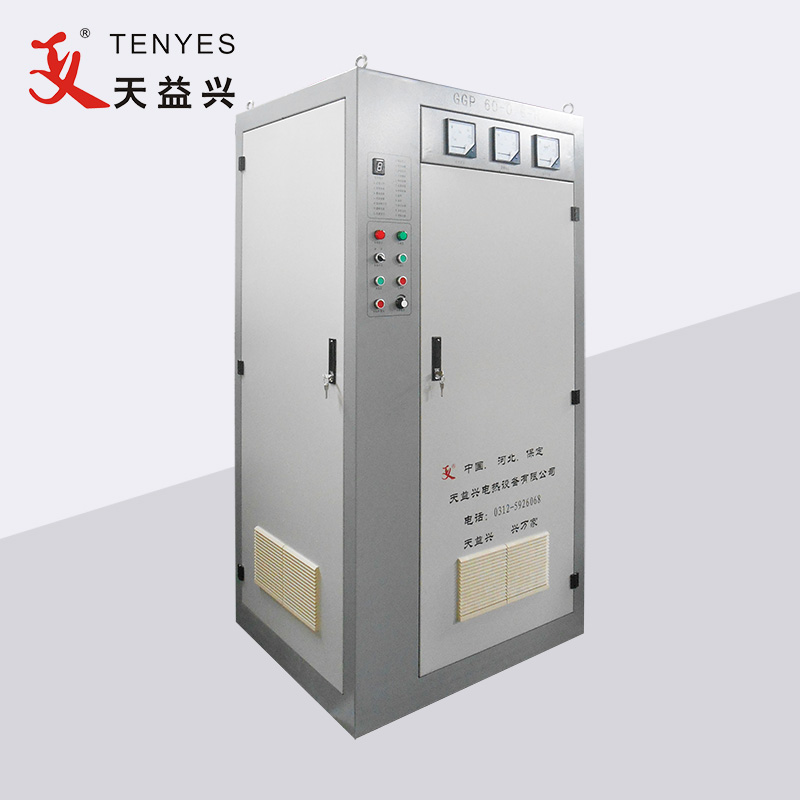

A máquina de solda de tubos de alta frequência TENYES 60KW foi projetada para soldagem por indução de costura reta de tubos/tubos de aço. Todo o conjunto de soldador é composto por gabinete de retificação, gabinete de inversor (gabinete de slot), sistema de resfriamento de circulação para água macia, console de controle central, barramento de saída, sistema de soldagem por indução/contato e assim por diante. A máquina de solda de alta frequência de estado sólido é projetada de acordo com operações contínuas.
Gabinete de saída do inversor que fornece fonte de alimentação de alta frequência para soldagem de tubo de aço, IRFP460 e o diodo de recuperação rápida (FRD) DSEI60-06P da empresa americana IR e da empresa alemã IXYS são usados para formar o conversor de eletricidade como o principal dispositivo de energia. A potência de saída do módulo de potência de camada única é superior a 50KW, adotando módulo de potência de 2 camadas (contraste com 100KW) em paralelo a toda a máquina. A frequência nominal de trabalho é de 450 KHZ. A potência máxima de saída de toda a máquina pode chegar a 100KW. Os mesmos módulos de potência são intercambiáveis.
Potência de saída nominal: 60kW
Modo de soldagem: tipo de indução
Tensão CC nominal: 250V
Corrente CC nominal: 250A
Frequência nominal: 450KHZ
Toda a eficiência: η≥85%
Tensão de alimentação: trifásica 380V/50Hz (o equipamento pode funcionar na tensão 380V±5%)
Capacidade de distribuição de energia: ≥65kVA
Fator de potência: ≥0,85
Cabo de alimentação: cada fase do cabo de cobre coberto de plástico ≥70mm2, fio terra≥20mm2
Descrição |
Composição/Modelo |
Quantidade. |
Máquina de solda de tubo de alta frequência 60KW |
Gabinete retificador |
1 |
Gabinete inversor |
1 |
|
console |
1 |
|
Transformador |
1 |
|
Sistema de refrigeração água-água |
1 |
