Máquina de solda de tubo de alta frequência 500KW

TENYES é um fabricante líder de máquinas de solda de tubos de alta frequência na China. Com mais de 20 anos de experiência na área, a TENYES tornou-se um fornecedor confiável para empresas e empreiteiros que procuram uma fonte confiável de máquinas de soldagem de alta frequência. TENYES fornece excelente serviço pós-venda e suporte técnico para garantir que seus clientes operem facilmente o soldador. A máquina de solda de tubos de alta frequência 500KW tem mais de 20 tipos de medidas de proteção configuradas em toda a máquina para maximizar a estabilidade do equipamento e evitar danos ao equipamento. Todas as informações de alarme são processadas pela placa de controle e enviadas ao sistema PLC. Através da tela, o pessoal de manutenção pode entender facilmente a causa da falha do equipamento e como lidar com ela.

Enviar consulta

Descrição do produto

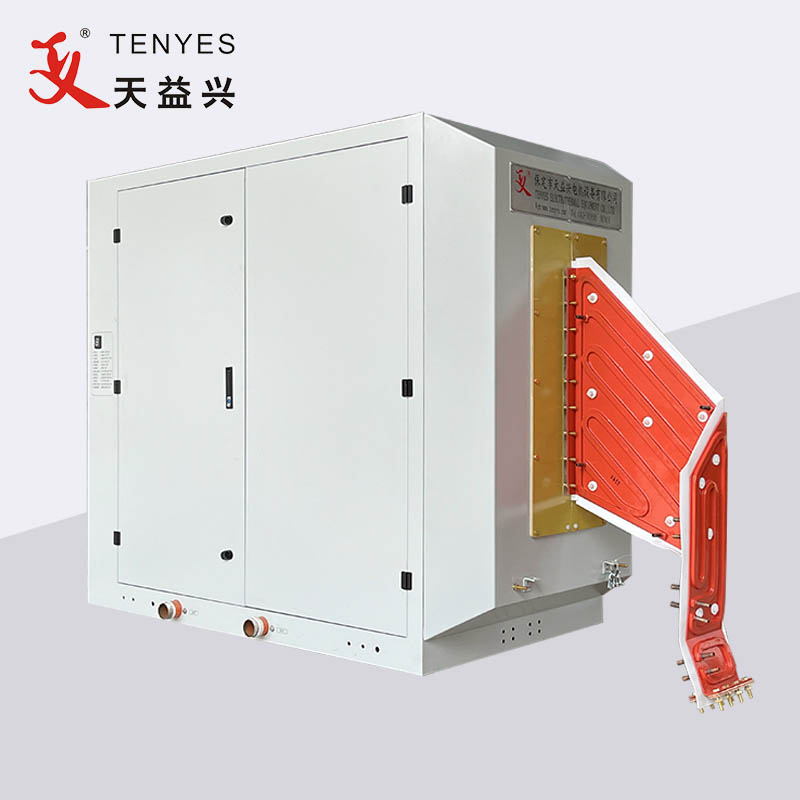

O equipamento consiste principalmente em um transformador, gabinete retificador e gabinete inversor. Usado principalmente em linhas de produção de tubos soldados com costura reta de alta frequência.

Princípio de funcionamento da máquina de solda de tubo de alta frequência 500KW:

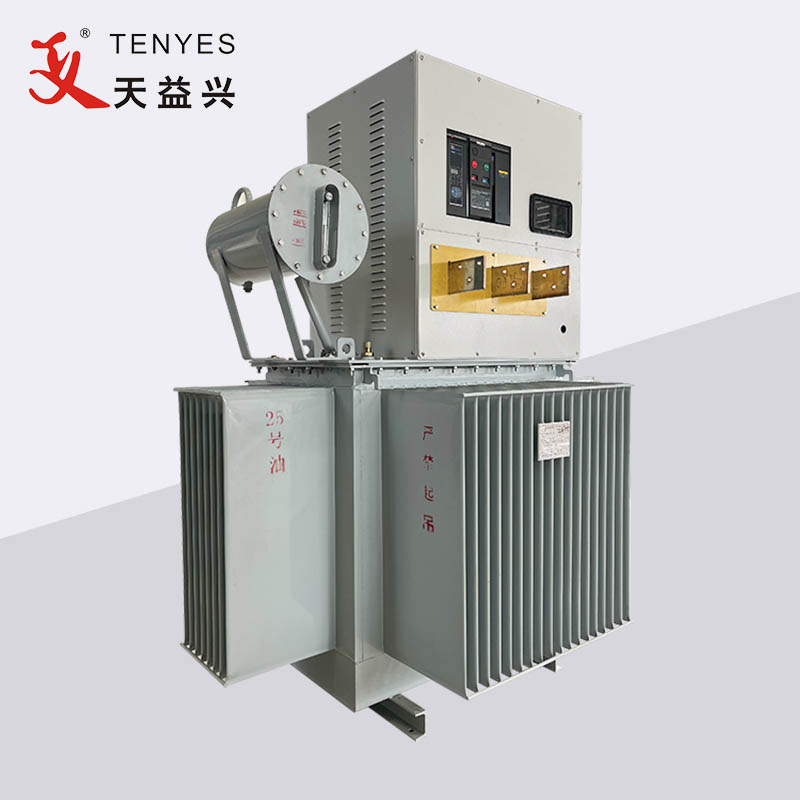

A energia CA trifásica comum (tensão de linha 380 V, frequência 50 Hz) é reduzida por um transformador (tensão de linha 200 V, frequência 50 Hz), entra no gabinete do retificador, passa por retificação, regulação de tensão e filtragem, e torna-se energia CC continuamente ajustável de 0 para 240V; Entrando novamente na ponte do inversor (usando transistor MOSFET de alta potência), torna-se corrente de alta frequência, que pode ser fornecida ao slot de carga para aquecimento por indução.

A unidade de potência do slot do inversor adota uma estrutura modular e cada par de unidades de potência pode produzir uma potência de mais de 50KW. A quantidade de unidades de potência utilizadas varia de acordo com a potência do equipamento, sendo que a estrutura básica do equipamento é a mesma independente do seu tamanho. O slot é uma forma ressonante híbrida paralela em série, sem alta tensão e transformador de saída. O número de unidades de potência utilizadas neste dispositivo é de dez pares.

As principais vantagens desta máquina de solda de tubos de alta frequência de 500KW são:

1. Sem alta tensão, seguro, confiável e eficiente.

2. Os principais componentes são todos produtos importados de empresas como IR, IXYS e Siemens.

3. Adotando modulação por largura de pulso ou circuito de regulação de tensão controlado por microcomputador, regulação estável, alta precisão e baixa interferência harmônica.

4. A faixa de potência é infinitamente ajustável de 0 a 100% e possui sistemas de proteção contra falhas, como sobretensão e sobrecorrente.

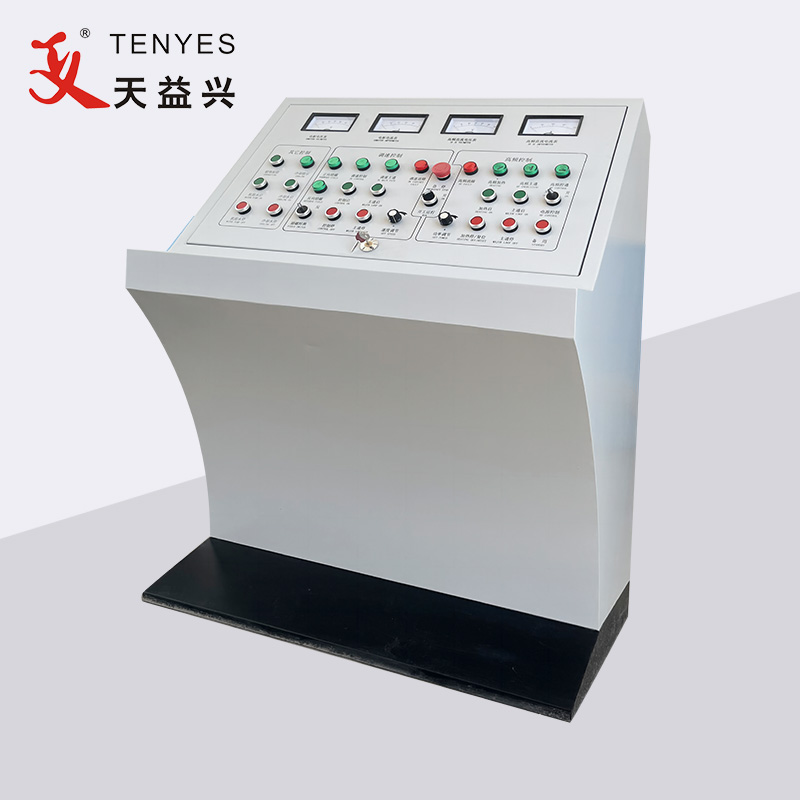

5. Display digital do status de trabalho, operação simples e manutenção conveniente.

6. Boa qualidade de soldagem, largura de solda uniforme e calor, com poucas rebarbas internas e externas.

Aplicativo		Parâmetro de operação		Requisito de fonte de alimentação
OD do tubo de aço	Φ114-Φ219	Potência nominal	500kW	Formulário de fonte de alimentação	3AC 380±5%
Espessura da tira de aço	4,0-10,0	Tensão CC nominal	240 V
Modo de soldagem	Tipo de indução ou contato	Corrente CC nominal	2500A	Capacidade de alimentação	Maior que 600KVA
		Frequência nominal	200 KHz	Fator de potência	≥0,85
Velocidade de soldagem	10-20(m)	Eficiência	≥85%	Cabo de alimentação	plástico-cobre≥500mm² Cabo de aterramento≥250mm²
		Potência de saída HF	≥500kW
