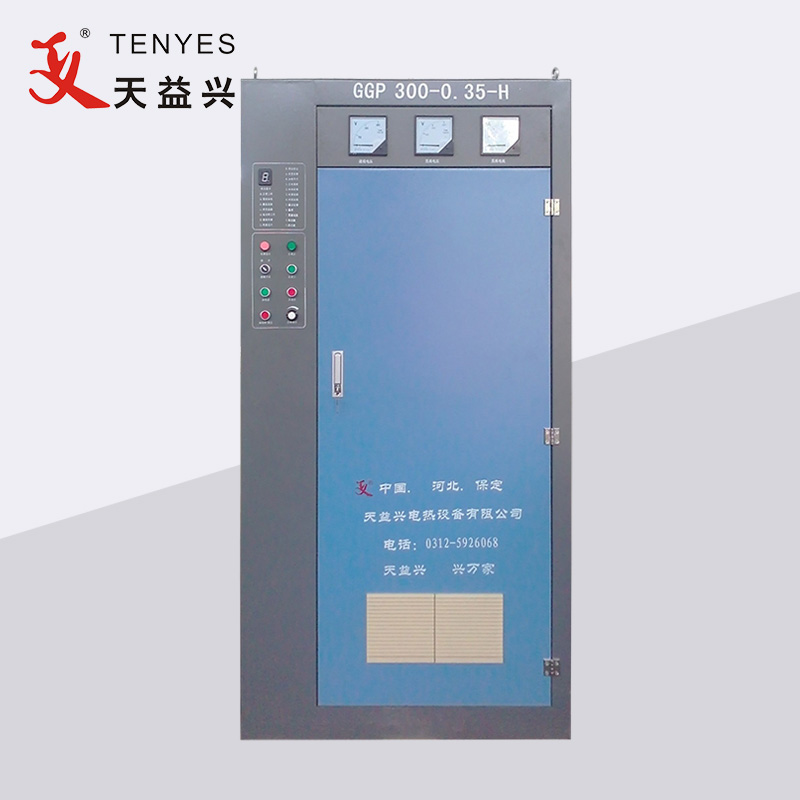

A máquina de solda de tubos de alta frequência TENYES 300KW foi projetada para soldagem por indução de costura reta de tubos/tubos de aço. Todo o conjunto de soldador é composto por gabinete de retificação, gabinete do inversor (gabinete slot), sistema de resfriamento de circulação para água macia, transformador abaixador, console de controle central, barramento de saída, sistema de soldagem por indução/contato e assim por diante. O soldador de alta frequência de estado sólido é projetado de acordo com operações contínuas. E o instrutor tem três turnos ou um único turno.
A potência de saída do módulo de potência de camada única é superior a 60KW, adotando módulo de potência de 3 camadas (contraste com 150KW) em paralelo a toda a máquina. A frequência nominal de trabalho é 350 KHz. A potência máxima de saída de toda a máquina pode chegar a 180 KW. Os mesmos módulos de potência são intercambiáveis.
1.Aplicação:
①Diâmetro do tubo de aço: φ42-φ90
②Espessura: 1,6-3,2
③Modo de soldagem: tipo de indução
④Velocidade de soldagem: 40-100mpm
2. Parâmetro operacional:
①Potência de saída nominal: 300KW
②Tensão CC nominal: 240V
③Corrente CC nominal: 1500A
④Frequência nominal: 300KHZ
⑤Toda a eficiência: ≥85%
⑥potência de alta frequência de saída: ≥300KW
3.Fonte de alimentação:
①Distribuição da fonte de alimentação: 380±5% (CA trifásica de 4 linhas, tensão de linha380±5%)
②Capacidade de distribuição de energia: ≥360KVA
③Fator de potência: ≥0,85
④Cabo de alimentação: cada fase do cabo de cobre coberto de plástico ≥300mm², fio terra≥150mm2
