A empresa TENYES na China está comprometida em fornecer soluções de soldagem inovadoras, confiáveis e eficientes para todos os clientes gentis. A máquina de solda de tubos de alta frequência de 200KW apresenta uma interface amigável que oferece desempenho ideal, alta velocidade de soldagem e recursos de economia de energia para os clientes. O gabinete retificador da máquina de solda de tubo de alta frequência 200KW contém uma ponte retificadora controlada por tiristor trifásico que usa tiristores para ajustar o ângulo de retificação α e, assim, controlar a potência de saída da fonte de alimentação. A tensão CC filtrada entra então no inversor de alta frequência, a saída é uma potência monofásica de alta frequência que entra no circuito de ressonância. A energia de alta frequência é entregue à carga através de um mecanismo de correspondência e ajuste, completando a soldagem do tubo de aço.
I. Uso do equipamento: Soldagem de tubos de aço

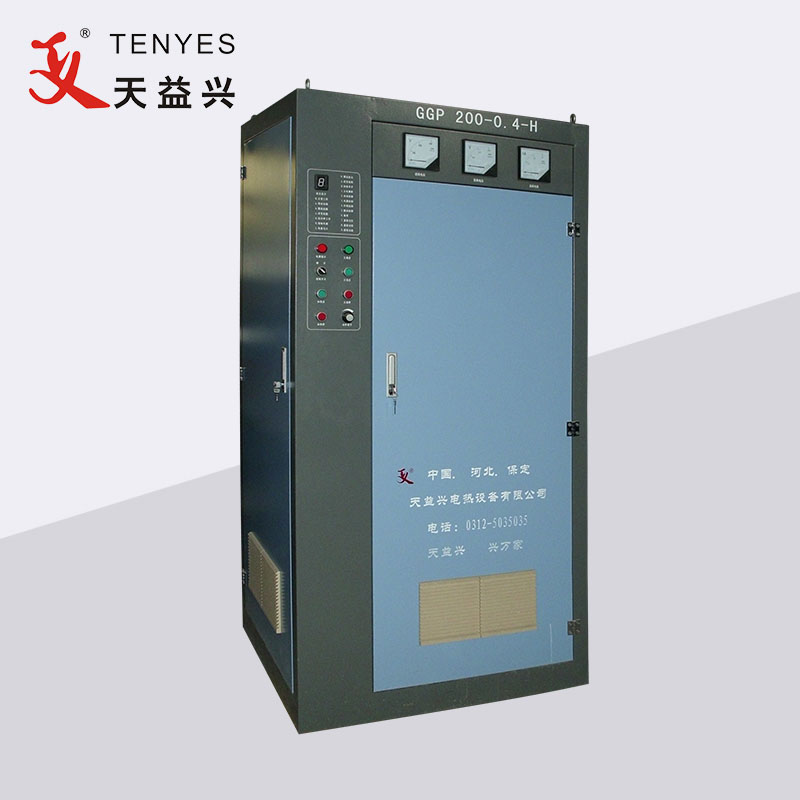

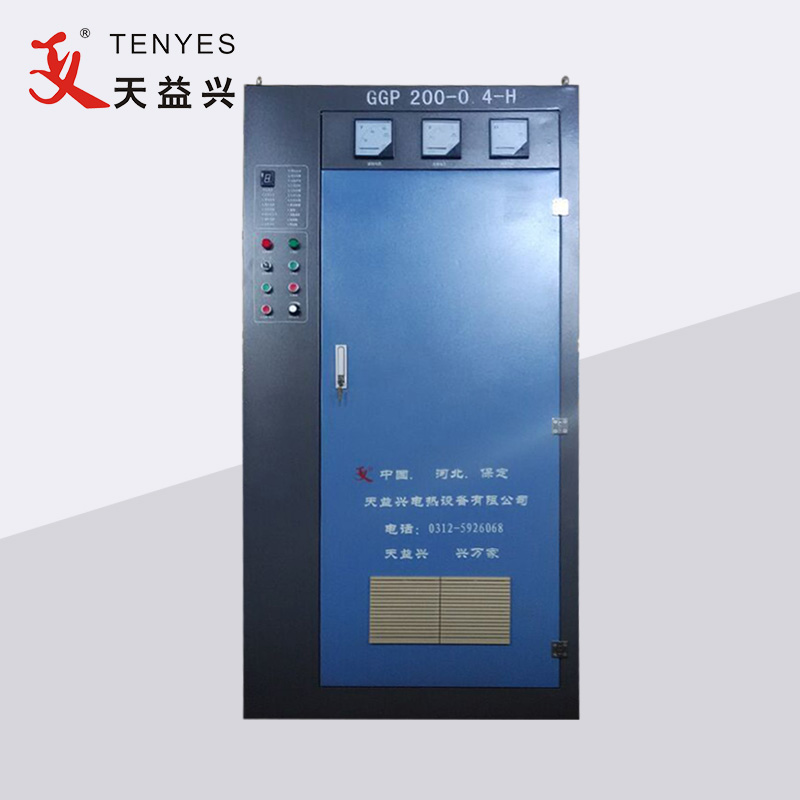

II. Nome e modelo do equipamento: Soldador de alta frequência de estado sólido, GGP200-0.35-H
III.O soldador de alta frequência de estado sólido inclui os seguintes equipamentos:
Armário retificador
Gabinete inversor
Console de controle central
Transformador abaixador
Gabinete de acionamento CC
Sistema de refrigeração água-água
Suporte de ajuste tridimensional
cabeça de soldagem de contato
IV. Parâmetros Técnicos do Equipamento
A)Aplicação de máquina de solda de tubos de alta frequência de 200KW
Diâmetro do tubo de aço: φ35-φ76mm
Espessura da parede da tira de aço: 1,5-3,25 mm
Modo de soldagem: tipo de contato
Velocidade de soldagem: 60-100m
B) Parâmetros de operação da máquina de solda de tubos de alta frequência de 200KW
Potência nominal: 200KW
Tensão CC nominal: 240V
Corrente CC nominal: 1000A
Frequência nominal: 350KHZ
Eficiência: ≥85%
Potência de alta frequência de saída: ≥200KW
C) Requisitos de fonte de alimentação da máquina de solda de tubos de alta frequência de 200 kW
Forma de fonte de alimentação: corrente alternada de frequência de energia do sistema trifásico de quatro fios,
tensão de linha 380V±5%
Capacidade de distribuição de energia: acima de 250KVA
Fator de potência: ≥0,85
Cabo de alimentação: fio de cobre coberto de plástico, cada fase≥200mm2fio terra≥ 95mm2
