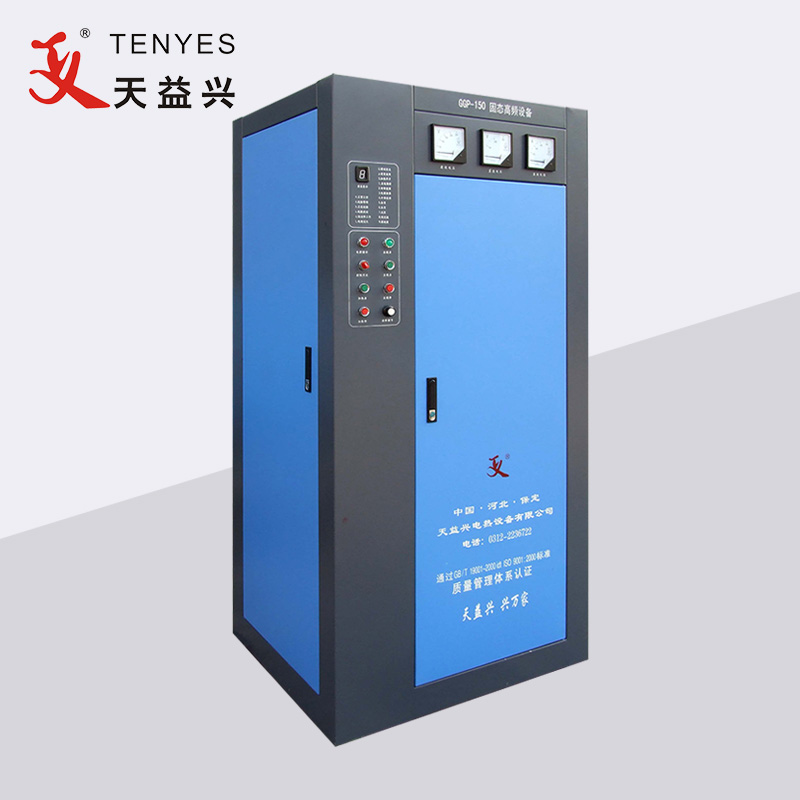

Máquina de solda de tubo de alta frequência 150KW

Exportação de máquina de solda de tubo de alta frequência 150KW para a Etiópia

Exportação de máquina de solda de tubo de alta frequência 150KW Camboja

Parâmetros técnicos da máquina de solda de tubos de alta frequência de 150KW

Potência de saída nominal: 150kW

Modo de soldagem: tipo de indução

Tensão CC nominal: 240V

Corrente CC nominal: 750A

Frequência nominal: 400KHZ

Toda a eficiência: η≥85%

Tensão de alimentação: trifásica 380V/50Hz (o equipamento pode funcionar na tensão 380V±5%)

Capacidade de distribuição de energia: ≥200kVA

Fator de potência: ≥0,85

Cabo de alimentação: cada fase do cabo de cobre coberto de plástico ≥150mm², fio terra≥75mm²

Gabinete de saída do inversor

Fornecendo fonte de alimentação de alta frequência para soldagem de tubos / tubos de aço, IRFP460 e o diodo de recuperação rápida (FRD) DSEI60-06P da empresa americana IR e da empresa alemã IXYS são usados ​​​​para formar o conversor de eletricidade como o principal dispositivo de energia. A potência de saída do módulo de potência de camada única é superior a 50KW, máquina de solda de tubo de alta frequência de 150KW adotando módulo de potência de 3 camadas (contraste com 150KW) em paralelo a toda a máquina. A frequência nominal de trabalho é 350 KHz. A potência máxima de saída de toda a máquina pode ser superior a 150 KW. Os mesmos módulos de potência são intercambiáveis.

O circuito de controle adota o microcomputador como núcleo e configura outros dispositivos periféricos. Todos os componentes de controle estão integrados em duas placas (uma é retificadora e a outra é inversora). Com base em dar plena função ao software e hardware do computador, o melhor ajuste do retificador e do inversor, e em comparação com o equipamento original de tubo de vácuo de alta frequência, tem as seguintes vantagens:

A qualidade do tubo soldado é boa: a comparação mostra que a largura e o aquecimento da junta soldada são uniformes e há poucas rebarbas de soldagem.

Conservação de energia: Os testes mostram que este dispositivo economiza energia elétrica em mais de 30% em comparação com outros dispositivos de tubo de vácuo com as mesmas especificações nas mesmas condições de operação.

Economia de água: Devido à baixa dissipação, não necessita de muita água, portanto o consumo de água é 50% menor que o tubo de elétrons da mesma especificação.

Volume pequeno, peso leve: Devido ao fato de que os principais dispositivos de alimentação (MOSFET, capacitância, etc.) são todos pequenos e não existem dispositivos como regulador de tensão de filamento, bobina combinada, tanque de grade, transformador de soldagem, etc. Além disso, possui baixa tensão de trabalho e alta densidade de embalagem, e seu volume total é 50% menor do que outros equipamentos tubulares com as mesmas especificações.

Operação fácil: Está instantaneamente disponível quando está aberto e pode parar instantaneamente. Não há necessidade de pré-aquecê-lo no tubo de elétrons e também não há necessidade de continuar resfriando após sua parada.

Manuseio seguro: O tubo de elétrons pertence a dispositivos de alta tensão. Há dez milhares de volts de alta pressão quando funciona. No entanto, o MOSFET é um dispositivo de baixa tensão e funciona em modo de ressonância paralela (ao contrário da ressonância em série de alguns fabricantes), cuja tensão mais alta é de apenas algumas centenas de volts e geralmente não pode causar ferimentos.

manutenção conveniente: exibição claramente de falha.

Os modelos acima podem ser usados ​​com alta frequência de estado sólido de 150KW e frequência de 400KHZ.
