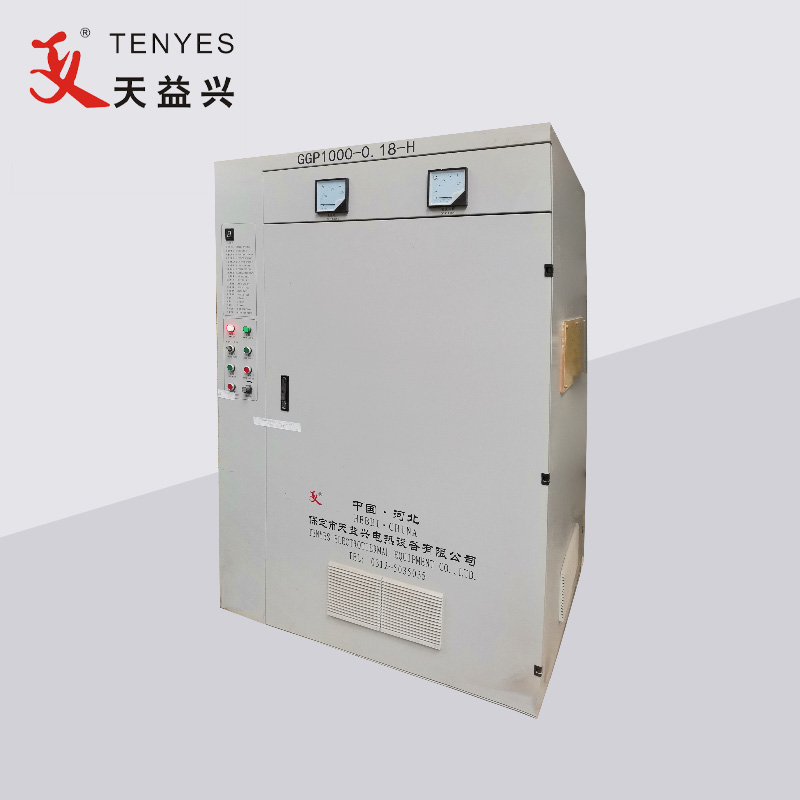

Máquina de solda de tubo de alta frequência 1000KW

A máquina de solda de tubo de alta frequência TENYES 1000KW consiste principalmente em transformador abaixador de óleo, gabinete retificador, gabinete inversor, console, sistema de resfriamento, suporte para gabinete inversor de suporte, às vezes também combinado com driver DC de acordo com os requisitos do cliente.

Enviar consulta

Descrição do produto

Máquina de solda de tubo de alta frequência TENYES 1000KW A energia CA trifásica comum (tensão de linha 380V, frequência 50HZ) é reduzida por um transformador (tensão de linha 200V, frequência 50HZ), entra no gabinete do retificador, passa por retificação, regulação de tensão e filtragem, e torna-se energia DC continuamente ajustável de 0 a 240V; Entrando novamente na ponte do inversor (usando transistor MOSFET de alta potência), torna-se corrente de alta frequência, que pode ser fornecida ao slot de carga para aquecimento por indução. A unidade de potência do slot do inversor adota uma estrutura modular e cada par de unidades de potência pode produzir uma potência de mais de 50KW. A quantidade de unidades de potência utilizadas varia de acordo com a potência do equipamento, sendo que a estrutura básica do equipamento é a mesma independente do seu tamanho. O slot é uma forma ressonante híbrida paralela em série, sem alta tensão e transformador de saída. O número de unidades de potência utilizadas neste dispositivo é de dezesseis pares.

Parâmetro da máquina de solda de tubo de alta frequência TENYES 1000KW (especificação)

Aplicativo		Operação parâmetro		Fonte de energia
Aço diâmetro externo do tubo	Φ273-Φ406	Avaliado poder	1000kW	Poder formulário de fornecimento	3AC 380 ±5%
Aço espessura da tira	8,0-10,0	Avaliado Tensão CC	240V	Poder formulário de fornecimento	3AC 380 ±5%
Soldagem modo	Indução ou tipo de contato	Avaliado Corrente CC	5000A	Poder capacidade de distribuição	Maior de 1500KVA
Soldagem modo	Indução ou tipo de contato	Avaliado frequência	150 KHz	Poder fator	≥0,85
Soldagem velocidade	10-20(m)	Eficiência	≥85%	Poder cabo de alimentação	Cada fase do fio de cobre coberto de plástico ≥1000mm² Terreno fio ≥400mm²
